商務合作：15867725552@163.com產品名稱 低溫鍛鋼閘閥 產品型號 DZ11Y、DZ61Y、DZ41Y 公稱通徑 DN15-50mm 壓力范圍 150Lb-800Lb 閥體材質 鍛鋼、低溫鋼、不銹鋼
【閘閥】特點：（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。（4）水錘現象不易產生。原因是關閉時間長。（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。（6）結構長度(系殼體兩連接端面之間的距離)較小。（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活．

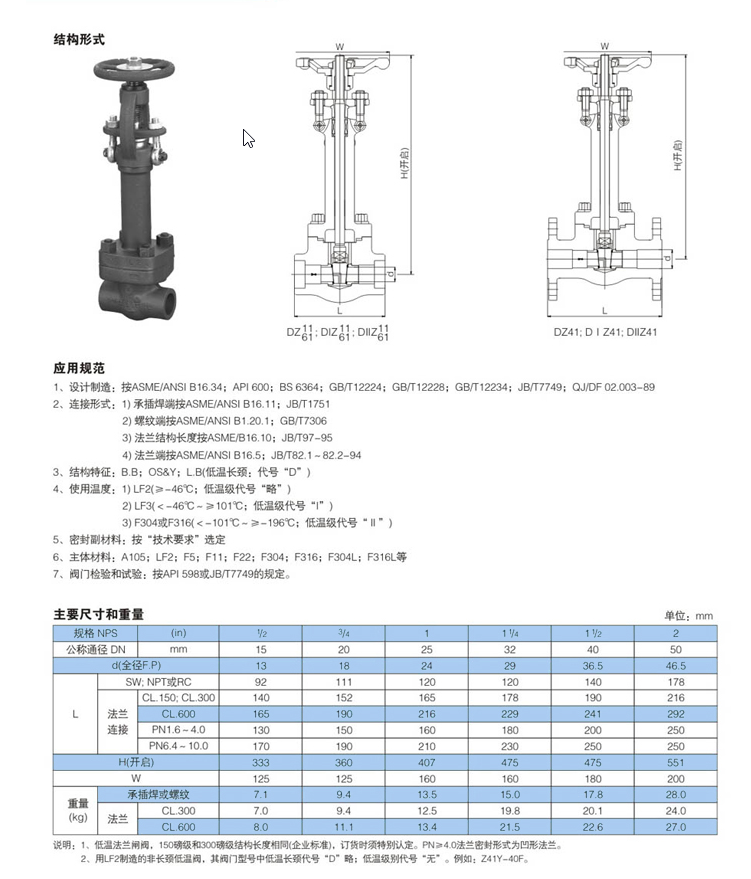

鍛鋼低溫閘閥概述：
設計與制造標準：DZ61/41/11H/X
?設計與制造：ANSIB16.34API600API602
?法蘭尺寸：ANSIB16.5
?壓力溫度：ANSIB1.20.1
?結構長度：ANSIB16.10
?對焊連接尺寸：ANSIB16.11
?檢驗與試驗：API598
鍛鋼低溫閘閥標準材質細表：
序號 | 零件名稱 | AS to ASTM | SSto ASTM | ||
LF2 | LF3 | F304(L) | F316(L) | ||
1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 410 | A276 304(L) | A276 316(L) |
3 | 閘板 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 閥蓋 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
6 | 螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
7 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
8 | 填料 | 柔性石墨 | PTFE | ||
9 | 銷釘 | A276 420 | A276 304 | ||
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
12 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
14 | 閥桿螺母 | A276 420 | |||
15 | 潤滑墊片 | A473 431 | |||
16 | 銘牌 | SS | |||
17 | 緊鎖螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手輪 | A197 | |||
適用溫度 | ≥—40℃ | ≥—101℃ | ≥—196℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
