『DZ61H鍛鋼低溫承插焊閘閥』供應商，本司供應的【低溫閘閥】質量先行、價格合理、售后服務較完善。『DZ61H鍛鋼低溫承插焊閘閥』適用于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【閘閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 | DZ61H鍛鋼低溫承插焊閘閥 |
產品型號 | DZ11Y、DZ61Y、DZ41Y |
公稱通徑 | DN15-50mm |
壓力范圍 | 1.6-MPa-32.0MPa |
閥體材質 | 鍛鋼 |

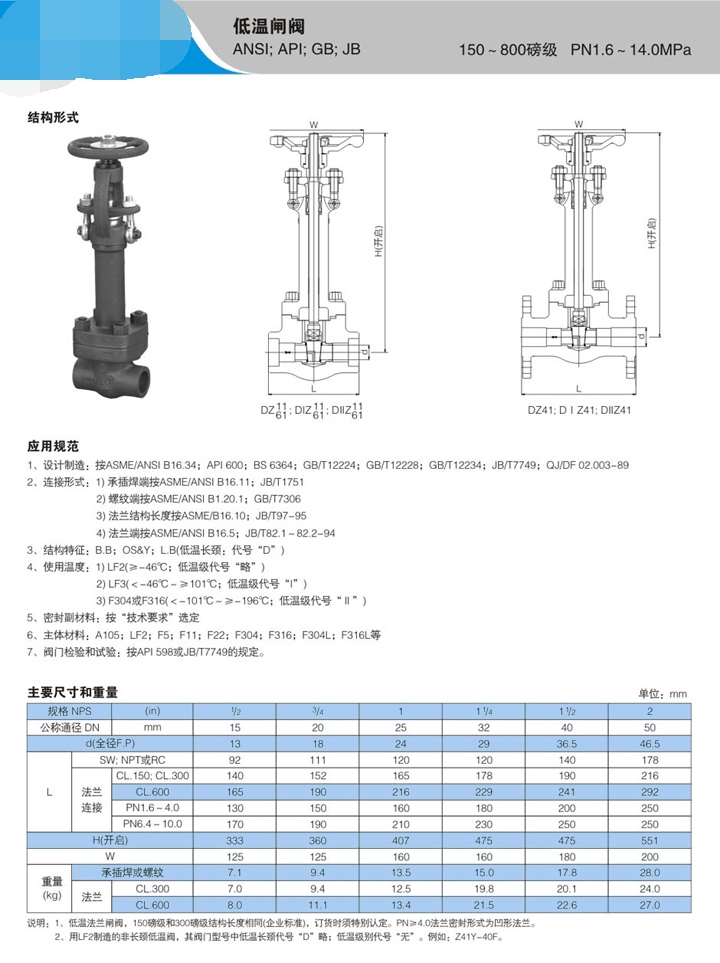

DZ61H鍛鋼低溫承插焊閘閥產品概述：
型號：DZ61/41/11H/X
相關標準：ANSIB16.34API600API602
法蘭尺寸：ANSIB16.5
壓力溫度：ANSIB1.20.1
結構長度：ANSIB16.10
對焊連接尺寸：ANSIB16.11
檢驗與試驗：API598
DZ61H鍛鋼低溫承插焊閘閥標準材質細表：
序號 | 零件名稱 | AS to ASTM | SSto ASTM | ||
LF2 | LF3 | F304(L) | F316(L) | ||
1 | 閥體 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 410 | A276 304(L) | A276 316(L) |
3 | 閘板 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
5 | 閥蓋 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
6 | 螺栓 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
7 | 閥桿 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
8 | 填料 | 柔性石墨 | PTFE | ||
9 | 銷釘 | A276 420 | A276 304 | ||
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
12 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
14 | 閥桿螺母 | A276 420 | |||
15 | 潤滑墊片 | A473 431 | |||
16 | 銘牌 | SS | |||
17 | 緊鎖螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手輪 | A197 | |||
適用溫度 | ≥—40℃ | ≥—101℃ | ≥—196℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.滄海閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
